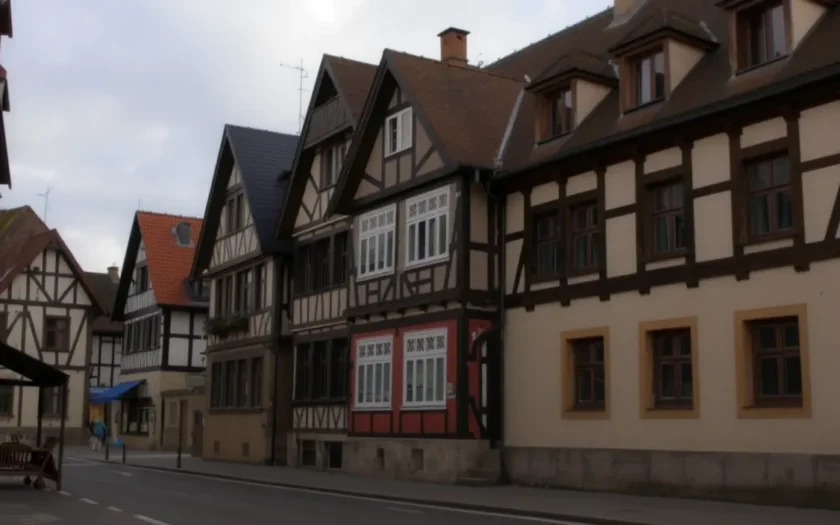

Превью и типология фахверковых домов
Фахверковые дома представляют собой систему несущего каркаса из ригелей и стоек с заполнением межрамных ячеек. Конструкция основана на модульной сетке, где рама воспринимает основные нагрузки, а заполнение влияет на тепло- и звукоизоляционные свойства стены. Для систем такого типа характерна ясная разборная схема узлов, что облегчает ремонт и замену элементов. Для тех, кто планирует строительство домов фахверк, полезно учитывать особенности узлов и материалов.
Различные исторические школы и региональные традиции определяют внешний облик и пропорции модулей: от плотной сетки мелких ячеек до крупных пролётов с ригелями 150×200–200×200 мм. При проектировании учитывается соотношение шагов рамы и размеров заполнения, а также требования к антисептической обработке и защите от влаги.
Исторические и региональные разновидности фахверка
Европейские типы фахверка включают средневековые варианты с каркасом из дуба и заполнением глинобитными смесями, а также поздние варианты с кирпичным или каменным заполнением. Региональные отличия касаются шагов стоек, декоративной раскладки ригелей и наличия натираемых панелей. В северных климатах традиционно применялись более густые рамные сетки для уменьшения пролётов и повышения жёсткости.
Классификация по конструктивным схемам и размерам модулей
Конструктивные схемы различаются по типу рам: рамно-стоечная, балочно-стоечная и сосредоточенная в плоскости с распорными элементами. Типичные сечения несущих балок — от 100×150 мм для лёгких пролётов до 200×200 мм для больших пролетов и мансардных этажей. Модулярность обеспечивает унификацию узлов и применение заводских металлических соединений при сборке на объекте.
Принцип работы каркаса и основные узлы
Фахверковая рама воспринимает вертикальные и горизонтальные нагрузки и передаёт их на фундамент через опорные узлы. Жёсткость системы достигается сочетанием расчётного сечения балок, диагональных раскосов и жёстких соединений между балками и стойками.
Как фахверковая рама несёт вертикальные и горизонтальные нагрузки
Вертикальные нагрузки от перекрытий и кровли передаются через стойки на опорные брусья фундамента; расчётная несущая способность стойки зависит от прочности древесины и длины свободного изгиба. Горизонтальные усилия воспринимаются диагональными связями или вклеенными жёсткими панелями. При пролётах более 4–6 м увеличение сечения и применение металлических пластин повышают жёсткость рамы.
Узлы соединений балок и стоек: традиционные и современные решения
Традиционные шиповые и нагельные соединения сочетаются с современными болтовыми и плоскими стальными пластинами. Типичные диаметры болтов — M12–M20; для защиты от коррозии используются оцинкованные или горячекатаные покрытия. Металлические соединения повышают жёсткость каркаса при больших пролетах, но требуют разделки древесины и антикоррозионной защиты для предотвращения контакта с влажным деревом.
Материалы для каркаса и заполнения
Выбор материалов определяется несущими требованиями, долговечностью и теплотехническими характеристиками. Дерево остаётся основным материалом для рам, а заполнение может быть органическим или минеральным, жёстким или гибким.
Свойства дерева и требования к его обработке
Для несущих элементов применяют хвойные или лиственные породы с влажностью после сушки 12–18%. Механические характеристики зависят от породы: модуль упругости и предел прочности на изгиб определяют минимальные сечения. Обработка антисептиками и огнезащитными составами снижает риск биологического разрушения и воспламеняемости; комбинированная защита включает проникающие растворы и огнезащитные лаки.
Варианты заполнения: глина, кирпич, вата, композиты — плюсы и минусы
Глиняные и соломенные смеси обладают низкой теплопроводностью и высокой гигроскопичностью, что требует надёжной внешней защиты. Классический кирпич обеспечивает инерцию и прочность, но имеет теплопроводность порядка 0,6–1,0 Вт/(м·К) и требует дополнительного утепления. Минеральная вата и целлюлоза дают λ ≈ 0,036–0,045 Вт/(м·К) и легко монтируются в каркас, однако нуждаются в пароизоляции. Современные композиты и жёсткие утеплители позволяют уменьшить толщину стен при заданном сопротивлении теплопередаче, но требуют учёта диффузионных свойств.
Тепло- и влагозащита в стеновой структуре
Теплотехнические характеристики стены зависят от суммарного сопротивления теплопередаче заполнения и наружных слоёв; межкаркасное заполнение оказывает прямое влияние на U-значение стены. Правильная последовательность слоёв обеспечивает контроль парообразования и предотвращение конденсации.
Схемы утепления и критерии выбора материалов
Популярные схемы включают каркасное утепление внутри ячеек минераловатными матами, установка жёстких плит с внешней отделкой и комбинированные варианты. Критерии выбора: теплопроводность (λ), паропроницаемость и капиллярное поведение. Для достижения требуемого сопротивления теплопередаче часто используют толщину утеплителя 200–300 мм в зависимости от λ-значения материала.
Паро- и гидроизоляционные слои, вентиляция и предотвращение конденсата
Пароизоляционные плёнки с диффузионным сопротивлением (Sd >50 м для полиэтиленовых барьеров, Sd <0,5 м для паропроницаемых мембран) распределяются со стороны тёплого пространства, в то время как ветрозащитные мембраны устанавливают со стороны наружной облицовки. Вентиляционный зазор 20–40 мм между внешней обшивкой и утеплителем препятствует накоплению влаги в древесном каркасе и уменьшает риск конденсации. При правильном сочетании пароизоляции и проветривания пар внутри конструкции ограничивается, а риск сырости снижается.
Фундамент, кровля и узлы сопряжения
Фундамент определяет деформационные требования к опорным узлам каркаса и защищает нижние брусья от грунтовой влаги. Узлы сопряжения требуют компенсации осадок и обеспечения вентиляции под каркасом.
Типы фундаментов и требования к опорным узлам каркаса
Для фахверка применяют ленточные, свайные и плоские монолитные фундаменты в зависимости от грунта. Минимальная высота нижней обвязки над грунтом обычно составляет 150 мм для предотвращения капиллярного подъёма влаги. Узлы опирания включают анкерные болты и металлические подкладки, позволяющие передать нагрузки и обеспечить возможность демонтажа элементов.
Примыкания кровли, окон и дверей к фахверковой стене
Примыкания предусматривают непрерывность гидроизоляции и учёт температурных и осадочных деформаций каркаса. Оконные и дверные проёмы усиливаются перемычками и монтажеными рамами так, чтобы передача нагрузок шла вокруг проёма, а не через сам короб. Флеш-примыкания и отливы обеспечивают отвод осадков, а гибкие уплотнители компенсируют движения каркаса.
Архитектурные решения и оформление фасада
Фасадная композиция формируется геометрией рам и делением модулей; архитектурные приёмы определяют масштаб и ритм постройки. В декоративной части используются декоративные рейки, покраска и фактурные заполнения, сочетаемые с конструктивными элементами каркаса.
Геометрия фасада, деление модулей и декоративные приёмы
Модульная сетка задаёт направление ритма и пропорций; частота стоек и ригелей влияет на визуальное восприятие ширины и высоты фасада. Декоративные приёмы включают выделение угловых стоек, контрастную окраску ригелей и использование вертикальных или горизонтальных расчленений для изменения масштаба.
Варианты наружной отделки и сочетаемость с каркасной системой
Наружная отделка может быть выполнена панелями, штукатуркой по обрешётке, кирпичной декоративной кладкой или деревянной облицовкой. При выборе обращают внимание на паропроницаемость облицовки и необходимость вентиляционного зазора для защиты каркаса.
Эксплуатация, обслуживание и реставрация
Регулярное техническое обслуживание продляет срок службы каркаса и заполнения: контроль за состоянием защитных покрытий, проверка наличия влаги и биодеструкции в узлах и своевременная санация выявленных проблем.
Профилактика биологических и влажностных повреждений
Профилактические меры включают повторную антисептическую обработку каждые 5–15 лет в зависимости от условий, поддержание зазора от грунта не менее 150 мм, обеспечение эффективного внешнего отведения воды и регулярную инспекцию вентиляционных зазоров. Своевременное устранение локальных протечек предотвращает распространение плесени и гниения.
Рекомендации по ремонту, модернизации и сохранению исторических элементов
При ремонте допускается комбинирование традиционных материалов и современных композитов: замена повреждённых брусьев на элементы с теми же или улучшенными механическими свойствами, установка стальных пластин для усиления узлов и применение паропроницаемых утеплителей. Сохранение исторических деталей требует документирования узлов и использования совместимых по паропроницаемости материалов, чтобы не создать локальных зон накопления влаги.
