Конструкция фасадной композитной панели и материалы
Фасадная композитная панель представляет собой многослойный плоский элемент, который обычно состоит из облицовочного листа, сердечника и защитного покрытия. Типичная общая толщина панелей составляет 3–6 мм, при этом толщина алюминиевого облицовочного листа часто находится в диапазоне 0,3–0,5 мм. В структуре панели облицовочный лист выполняет коррозионную и эстетическую функцию, сердечник — обеспечивает жесткость, тепло- и звукоизоляцию, а покрытие — защиту от УФ и механического износа. Подробные технические характеристики и варианты исполнения можно найти на ресурсе https://donklephant.net/sotsium/fasadnye-kompozitnye-paneli-dlya-navesnyh-ventiliruemyh-fasadov.html.
Конечные слои: облицовочный лист и защитные покрытия
Облицовочные листы из алюминия имеют плотность приблизительно 2700 кг/м³ и наносятся на сердечник клеевым соединением. Типичные лакокрасочные системы включают полиэфирные покрытия толщиной 15–25 мкм и фторполимерные (PVDF) покрытия толщиной 25–35 мкм; последние характеризуются более высокой стойкостью к УФ-излучению. Покрытие снижает скорость коррозии и замедляет фотодеградацию металлослоя, а также влияет на требования к очистке и ремонту поверхности.
Сердечники: типы, свойства и влияние на характеристики панели
Распространены сердечники из полиэтилена (PE), пенообразных полимеров и негорючих минеральных составов. Плотность PE составляет примерно 920–940 кг/м³, что даёт небольшой удельный вес панели, но ограничивает огнестойкость. Минеральные сердечники (насыпные или связующие на минеральной основе) имеют другую плотность и по структуре обеспечивают лучшую негорючесть и звукопоглощение. Тип сердечника напрямую определяет реакцию панели на огонь и звукоизоляционные характеристики, а также параметры адгезии между облицовочными листами и сердечником.
Механические и физические свойства панелей
Прочность и жёсткость зависимости от толщины облицовочных листов, свойств сердечника и адгезии между слоями. Жёсткость пластины при изгибе пропорциональна моменту инерции, который для тонкопластинного сечения масштабируется по толщине в третьей степени, поэтому увеличение общей толщины на 20% значительно повышает сопротивление прогибу.
Прочность, жёсткость и поведение под нагрузкой
Поведение панели при ветровой и снеговой нагрузке определяется жёсткостью сэндвича и схемой крепления. Прочностные расчёты учитывают связи между облицовочными листами и сердечником: при плохой адгезии возможна локальная отслойка и снижение несущей способности. Примерный массовый расчёт: панель 4 мм со слоями алюминия 0,5+0,5 мм и PE-сердечником толщиной 3 мм имеет массу порядка 5,5 кг/м² (0,001 м алюминия × 2700 кг/м³ ≈ 2,7 кг/м² для двух листов и 0,003 м × 930 кг/м³ ≈ 2,8 кг/м² для сердечника), что иллюстрирует влияние конструкции на нагрузку на каркас.
Удельный вес и влияние на расчёты несущих конструкций
Лёгкий вес панелей уменьшает расчётные ветровые и собственные нагрузки на фасадную подсистему и фундамент. При проектировании каркаса принимают во внимание массу облицовки на единицу площади и динамику передачи нагрузок через крепёж. Уменьшение массы облицовки позволяет снизить сечения направляющих и число консолей, но не отменяет требований к устойчивости и к передаче местных усилий на несущие элементы.
Пожарная безопасность и нормативные требования
Оценка реакции материалов на огонь и требованиям к применению панелей регулируется европейскими и национальными стандартами, в том числе EN 13501-1. Испытания включают методики EN 13823 (SBI) и EN ISO 11925-2 для определения распространения пламени и классификации по Euroclass.
Классы горючести и методы испытаний
Классы горючести (например, A1, A2, B и ниже) отражают вклад продукта в развитие пожара и дымообразование. Полиэтиленовые сердечники обычно относятся к классам с более высокой горючестью, тогда как минеральные составы могут обеспечивать классификацию A2 или A1 при подтверждении испытаниями. EN 13501-1 и сопутствующие методики дают количественные критерии для допуска к применению в фасадных системах.
Проектные приёмы снижения рисков распространения огня
Архитектурные и конструктивные приёмы включают использование огнестойких сердечников, огнезадерживающих противопожарных барьеров в межпанельных швах, разделительных противопожарных лент и вертикальных/горизонтальных преград. В расчётах принимают во внимание пути распространения огня через вентиляционный зазор и узлы крепления.
Монтажные решения и эксплуатационные требования
Крепёж системы передаёт ветровые и снеговые нагрузки на несущую конструкцию, при этом монтаж должен обеспечивать компенсацию температурных деформаций и допустимые допуски установки.
Системы крепления, узлы и допустимые допуски
Используются наружные кронштейны, скрытые профили и комбинированные узлы. Допуски по позиционированию зависят от размеров панелей и системы; при расчёте ТЕ требуется учитывать тепловое расширение: коэффициент линейного расширения алюминия ≈ 23×10⁻⁶ /°C. Для примера, при ΔT = 20°C панель длиной 3 м удлиняется на ≈1,38 мм (3 м × 23×10⁻⁶ /°C × 20°C), что должно быть учтено в зазорах и фиксации.
Вентиляция фасада, тепловые зазоры и обслуживание
Вентилируемый фасад предусматривает зазор за облицовкой, обычно 20–50 мм, обеспечивающий отвод влаги и стабилизацию температуры. Для поддержания функциональности требуются периодические осмотры анкерных узлов и чистка поверхности; интервалы осмотра чаще всего составляют 6–12 месяцев в зависимости от загрязнения и климата. Локальный ремонт включает замену модулей и восстановление герметичности швов.
Практические сценарии применения и ограничения

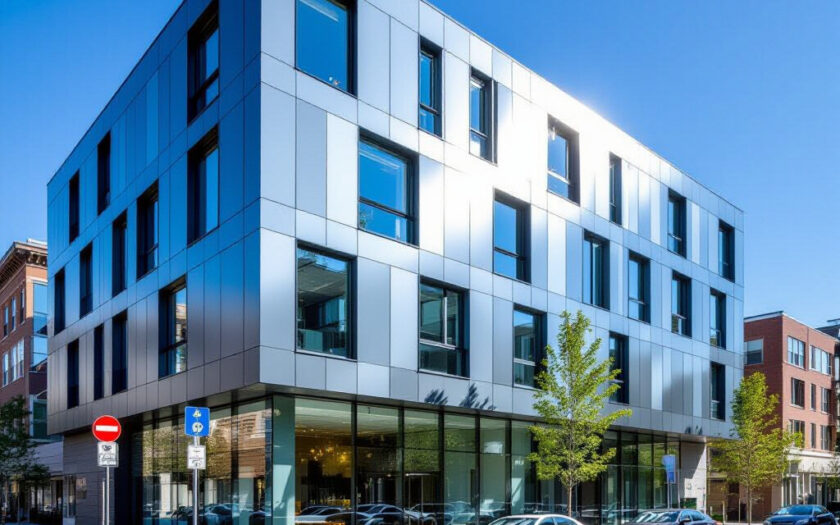

Композитные панели применяются в новых и реконструируемых объектах для формирования навесных вентилируемых фасадов и декоративной облицовки. Выбор типа панели определяется проектными требованиями по огнестойкости, теплопередаче и эстетике.
Типовые случаи применения в новых и реконструируемых зданиях
При реконструкции лёгкие панели часто предпочтительнее тяжелой кладки, поскольку снижают нагрузки на существующие несущие конструкции. В новострое их используют для ускорения фасадных работ и обеспечения заданной цветовой гаммы и текстуры.
Ограничения по материалам, совместимость с конструкциями и климата
Ограничения включают совместимость коэффициентов теплового расширения с профилями, требования по огнестойкости в зависимости от назначения здания и климатические воздействия (коррозия, УФ). Сердечники на основе полимеров менее пригодны для объектов с высокими требованиями по огнестойкости.
Экологические аспекты, утилизация и сертификация
Утилизация и переработка зависят от состава сердечника и характера покрытий: алюминиевые листы подлежат переработке как металл, тогда как полимерные сердечники требуют сортировки и специальных технологических решений. При горении полимерных сердечников выделяются продукты пиролиза и, при наличии галогенированных добавок, галогеноводороды.
Переработка, токсичность при горении и долговечность материалов
Переработка проще при разделении металла и органического сердечника; смешанные конструкции требуют технологических процессов разделения. Долговечность покрытия определяется типом лакокрасочной системы и толщиной слоя, что влияет на интервал восстановления поверхности и срок целесообразной эксплуатации.
Нормативы и сертификаты, регулирующие допуск к эксплуатации
Документальное подтверждение включают классификацию по EN 13501-1, результаты испытаний EN 13823/EN ISO 11925-2, а также соответствие национальным строительным нормам и регламентам по пожарной безопасности и энергоэффективности.
